USB 副屏 - 电脑扩展屏

把 F101 板子接到 Windows 电脑的 USB 口上，电脑就多出一块显示器：桌面画面被主机端驱动压成 JPEG，经 USB 批量端点发给板子，板子用片上视频引擎解码，直接放到显示的视频层上。同一个 USB 设备里还带一个 HID 多点触摸屏接口，板上的触摸屏可以回传触摸。示例是工作区里的 samples/drivers/usb/cherryusb_display，用的是 CherryUSB 的 vendor display 类，不需要 zephyr-components。

开始前请先完成配置开发环境和获取 Zephyr 代码。

本文讲板子这一端的代码。电脑这一端是现成的第三方 Windows 驱动，不在本仓库里编译，这里只讲怎么装和怎么用。

准备

主机端驱动

板子对外是一个厂商自定义类设备（接口类 0xff），Windows 自带的显示驱动不认它，需要装第三方的 usb graphic 虚拟显示驱动。CherryUSB 仓库里带了签名好的安装程序：

~/f101-zephyr/modules/lib/cherryusb/tools/display/xfz1986_usb_graphic_250224_rc_sign.exe

驱动出处是 chuanjinpang/win10_idd_xfz1986_usb_graphic_driver_display，要求是“使用前先在 Windows 里安装这个 exe”。步骤：

把 exe 拷到 Windows 电脑上，运行安装。
安装完后，把板子用 USB-C 线接到电脑。板子要先跑起来，见运行。
电脑端“显示设置”里出现新的显示器，分辨率就是板子报的分辨率，当作扩展屏使用。

协议和驱动内部细节不在本仓库，后面的协议一节只写板子这边处理的部分。

编译

在工作区里执行：

. ~/f101-zephyr/env.sh
cd ~/f101-zephyr
west build -b yuzukineko -d build/usbdisp zephyr/samples/drivers/usb/cherryusb_display

不需要加任何 -D 参数。prj.conf 已经带了触摸需要的 CONFIG_INPUT=y 和 CONFIG_INPUT_GT967_MAX_TOUCH_POINTS=5，生成的 .config 里 CONFIG_SAMPLE_USB_DISPLAY_CTP=y、CONFIG_INPUT_GT967=y。

产物是 build/usbdisp/zephyr/zephyr.bin，约 295 KB，链接地址 0x40000000。

运行

用编译与运行里的任一种方式下载，控制台是 UART1（PB00/PB01，115200 8N1）。

调试时用方式一：xfel ddr f101-s3、xfel write 0x40000000 build/usbdisp/zephyr/zephyr.bin、xfel exec 0x40000000。
要脱机用方式三：mkuf2.py app build/usbdisp/zephyr/zephyr.bin -o out/usbdisp.uf2，拖进 F101BOOT 盘。

警告

板子只有一个 USB-C 口，既是 xfel 下载口，也是这个示例的 USB 设备口。用方式一时，xfel exec 之后保持这根线不动，程序起来后同一个口就枚举成显示设备，电脑装了驱动就能看到新显示器。

串口输出：启动和触摸屏就绪

下载运行后读 UART1 控制台，输出如下：

*** Booting Zephyr OS build b6f3dfe1a1f4 ***
usb ctp: touch panel touch@5d, 1024x768
usb display: waiting for the host (cherryusb_R1024x768_Ejpg9_Fps60_Bl500), shown on the 1024x768 panel
usb display: configured by the host
usb display: 0 frames (0.00 fps), 0 KB/s, 0 bad, decode 0 us, show 0 us per frame
usb display: 0 frames (0.00 fps), 0 KB/s, 0 bad, decode 0 us, show 0 us per frame
usb display: 0 frames (0.00 fps), 0 KB/s, 0 bad, decode 0 us, show 0 us per frame
usb display: 0 frames (0.00 fps), 0 KB/s, 0 bad, decode 0 us, show 0 us per frame
usb display: 0 frames (0.00 fps), 0 KB/s, 0 bad, decode 0 us, show 0 us per frame

usb ctp: touch panel touch@5d, 1024x768 说明 touch 节点的 GT967 驱动初始化成功，而且 screen-width、screen-height 取到了面板的 1024 x 768，触摸坐标按这个尺寸缩放。waiting for the host 里的串就是主机看到的产品字符串。

电脑上：枚举

板子的 USB-C 线接着电脑，板子起来后在 Windows 上用 Get-PnpDevice -PresentOnly 查 VID_303A 的设备：

Status Class    FriendlyName                          InstanceId
OK     USB      USB Composite Device                  USB\VID_303A&PID_2986\2022123456
Error           cherryusb_R1024x768_Ejpg9_Fps60_Bl500 USB\VID_303A&PID_2986&MI_00\...
OK     HIDClass (中文名，控制台编码乱码)                     USB\VID_303A&PID_2986&MI_01\...
OK     HIDClass (中文名，控制台编码乱码)                                   HID\VID_303A&PID_2986&MI_01\...

设备以 VID_303A&PID_2986 出现，是组合设备（接口 0 显示，接口 1 HID），串口号 2022123456 和字符串描述符一致。板子打印 configured by the host。
接口 0 的名字就是产品字符串 cherryusb_R1024x768_Ejpg9_Fps60_Bl500。没装 usb graphic 驱动时状态是 Error。
接口 1 被系统的 HID 类驱动认领，状态 OK，不需要装驱动。

电脑上：显示设置里的新显示器

装好主机端驱动后，电脑“显示设置”里多出一块 1024x768 的显示器，板子屏幕显示电脑桌面；串口每隔一段时间打印一行统计（帧数、fps、KB/s、坏帧数、解码和显示耗时）。

设备管理器显示适配器下的 xfz1986_usb_graphic(demo)

设备管理器的“显示适配器”下多出 xfz1986_usb_graphic(demo)，就是板子这块屏。

Windows 显示设置里的两块显示器

“系统 → 屏幕”里出现标号 2 的显示器，和主显示器 1 并排，模式是“扩展这些显示器”。

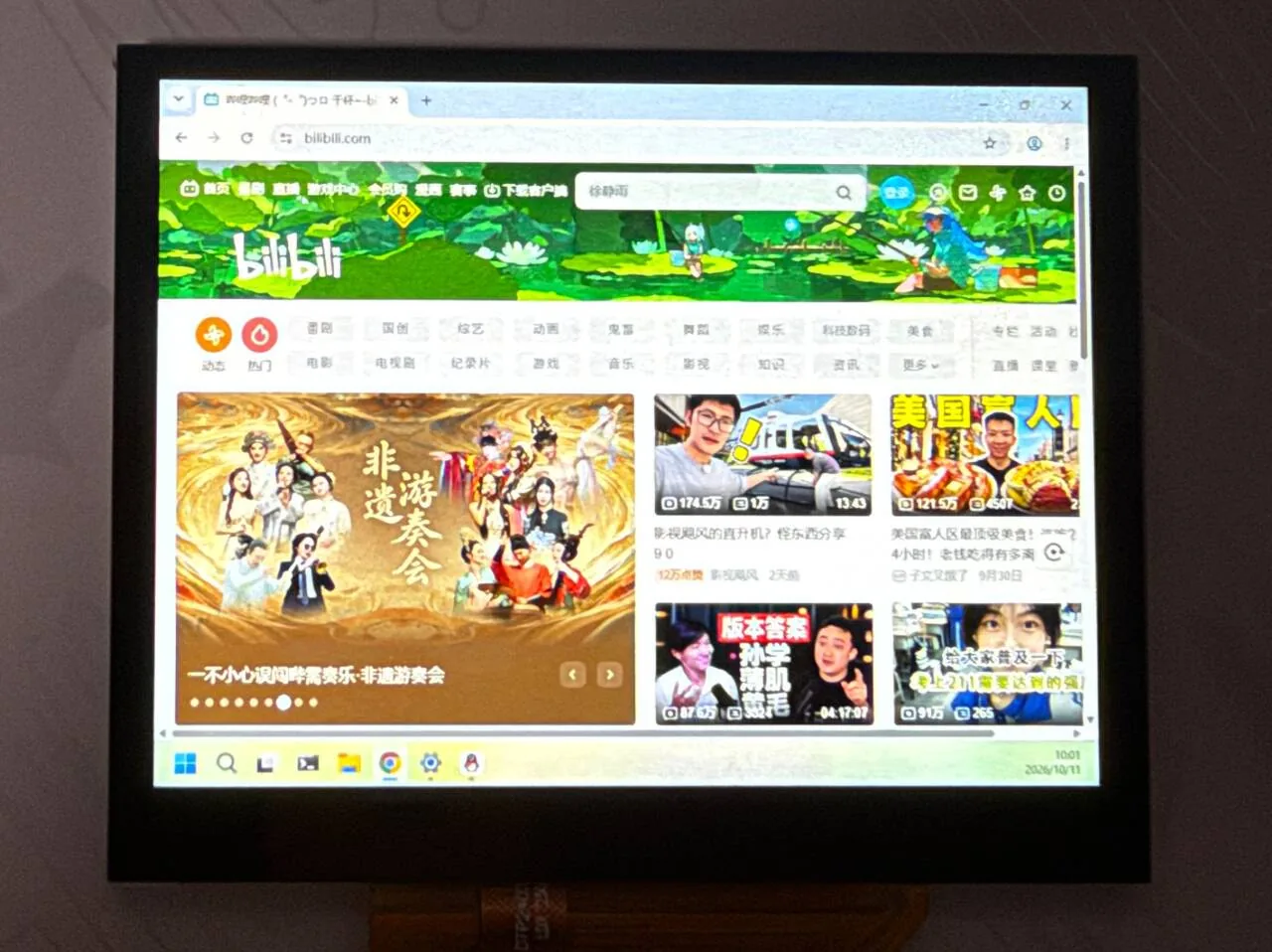

板子屏幕上显示的 Windows 桌面

板子的屏幕上是电脑的桌面：任务栏、浏览器窗口和右下角的时钟都显示出来了。

协议

设备怎么告诉主机“我是什么屏”

主机靠产品字符串（USB product string）得知屏的参数，没有额外的控制请求。main.c 第 64–65 行定义格式：

/* name, size, encoding (jpg quality 1..10), frame rate, frame limit in KB */
#define PRODUCT_FORMAT  "cherryusb_R%ux%u_Ejpg%u_Fps%u_Bl%u"

main() 在第 358–359 行把面板尺寸和 Kconfig 的值填进去：

	snprintk(product_string, sizeof(product_string), PRODUCT_FORMAT, w, h,
		 CONFIG_SAMPLE_USB_DISPLAY_QUALITY, CONFIG_SAMPLE_USB_DISPLAY_FPS, FRAME_LIMIT_KB);

默认配置下得到的串，和板子实际启动日志一致：

cherryusb_R1024x768_Ejpg9_Fps60_Bl500

字段	含义	来源
`R1024x768`	屏的宽x高	`CONFIG_SAMPLE_USB_DISPLAY_WIDTH/HEIGHT`，为 0 时取面板尺寸
`Ejpg9`	编码 JPEG，质量 9（范围 1–10）	`CONFIG_SAMPLE_USB_DISPLAY_QUALITY`
`Fps60`	主机端的目标帧率	`CONFIG_SAMPLE_USB_DISPLAY_FPS`
`Bl500`	单帧上限 500 KB	宏 `FRAME_LIMIT_KB`

字符串里的字段由主机端驱动解析，字段的确切语义以驱动为准。板子这边只保证：宽高是 64–1920 x 64–1080 的偶数，否则 main() 报错退出（第 352–356 行）。

USB 描述符

设备描述符的 VID/PID 是 0x303A / 0x2987（只有显示）；开了触摸后变成组合设备，PID 0x2986。配置描述符由 build_config_descriptor()（第 79–102 行）拼出来：

static void build_config_descriptor(void)
{
	static const uint8_t display_part[] = {
		USB_INTERFACE_DESCRIPTOR_INIT(0x00, 0x00, 0x02, 0xff, 0x00, 0x00, 0x00),
		USB_ENDPOINT_DESCRIPTOR_INIT(DISPLAY_IN_EP, 0x02, DISPLAY_EP_MPS, 0x00),
		USB_ENDPOINT_DESCRIPTOR_INIT(DISPLAY_OUT_EP, 0x02, DISPLAY_EP_MPS, 0x00),
	};
	...
	if (IS_ENABLED(CONFIG_SAMPLE_USB_DISPLAY_TOUCH)) {
		len += usb_touch_descriptor(config_descriptor + len, USB_TOUCH_INTERFACE);
		config_descriptor[4] = 2;			/* bNumInterfaces */
		device_descriptor[10] = USBD_PID_TOUCH & 0xFF;	/* idProduct */
		device_descriptor[11] = USBD_PID_TOUCH >> 8;
	}

接口	端点	类型	用途
0：vendor（0xff）	`0x02` OUT	批量，512 字节	主机发来的帧
0：vendor（0xff）	`0x81` IN	批量，512 字节	保留，板子不往里写
1：HID（可选）	`0x83` IN	中断，64 字节	触摸报告

帧格式

每帧是一个 16 字节的帧头加载荷，帧头结构在 CherryUSB 的 class/vendor/display/usbd_display.h：

struct usbd_disp_frame_header {
    uint16_t crc16; //payload crc16
    uint8_t type;   //raw rgb,yuv,jpg,other
    uint8_t cmd;
    uint16_t x; //32bit
    uint16_t y;
    uint16_t width; //32bit
    uint16_t height;
    uint32_t frame_id      : 10;
    uint32_t payload_total : 22; //payload max 4MB
} __PACKED;

字段	说明
`type`	载荷类型：0 RGB565、1 RGB888、2 YUV420、3 JPEG。本示例只处理 3，其余的丢掉
`x`、`y`、`width`、`height`	本帧的位置和尺寸。示例只用 `width`、`height`，把整张图当全屏
`frame_id`	10 位的帧序号，只用于日志
`payload_total`	载荷字节数（22 位，最大 4 MB）
`crc16`	载荷的 CRC16。示例不校验

帧怎么切开靠短包：批量传输的帧不定长，一帧发完的标志是一个不足 512 字节的包（或者零长度包）。类驱动 usbd_display_bulk_out() 每次把 16384 字节的读请求挂到当前帧缓冲后面，收到的字节数不是 512 的整数倍就认为帧结束（class/vendor/display/usbd_display.c 第 100–119 行）：

        if ((nbytes % usbd_get_ep_mps(0, g_usbd_display.out_ep.ep_addr)) || (nbytes == 0)) {
            frame = g_usbd_display.current_frame;
            g_usbd_display.current_frame = NULL;

            frame->frame_format = header->type;
            frame->frame_size = header->payload_total;
            usbd_display_frame_send(frame);

帧恰好填满最后一个包时，主机会再补一个空帧，类型是 0xff，main.c 的 handle_frame() 遇到类型不是 JPEG 或大小为 0 的帧直接返回。设备被主机配置完（USBD_EVENT_CONFIGURED）时，类驱动先丢弃数据，直到见到第一个短包才开始接帧，这样接上线时正处于一帧中间也能重新对齐。

收到的帧长度超过缓冲时，类驱动打印 frame overflow, drop it 并丢帧。

架构与数据流

架构

线程分工：USB 中断里的回调只做指针搬运和重新挂读请求；main() 所在的主线程循环阻塞取帧、解码、显示；触摸事件由 input 子系统的线程调用 usb_ctp.c 的回调，回调里直接发 HID 报告，示例自己不另起线程。

数据流

两个帧缓冲轮流用：一个在接收时，另一个在解码。解码慢于接收时，类驱动分不到空帧缓冲，就丢掉后面的数据直到下一个短包（drop_frame 分支），也就是丢帧，不会堵住主机。

功能与修改位置

main.c 的行号以当前源码为准。需要改的地方：

告诉主机的分辨率、帧率、JPEG 质量：Kconfig 里的 SAMPLE_USB_DISPLAY_WIDTH/HEIGHT/FPS/QUALITY，宽高为 0 时取面板尺寸。
单帧上限：main.c 第 53–55 行的 FRAME_BUF_SIZE、FRAME_COUNT、FRAME_LIMIT_KB，缓冲大小必须是 16384 的倍数。
解码缓冲：第 58 行的 JPEG_VBV_SIZE。
保留的解码帧数：stream_open()（第 204–231 行）里 jpeg_hold 的起始值。
统计打印间隔：第 56 行的 REPORT_MS。
开关触摸：CONFIG_SAMPLE_USB_DISPLAY_TOUCH，关掉后设备只有显示接口，PID 为 0x2987。
触摸方向：CONFIG_SAMPLE_USB_DISPLAY_CTP_SWAP/FLIP_X/FLIP_Y。

解码和显示

show_jpeg()（第 234–295 行）是核心。收到的 JPEG 先喂给一个常开的 MJPEG 解码流，取回 NV12 帧，再交给显示的视频层：

	ret = vdec_stream_feed(vdec_dev, jpeg_stream, jpeg, len, 0, &used);
	if (ret) {
		return ret;
	}
	for (tries = 0; tries < 20; tries++) {
		ret = vdec_stream_get_frame(vdec_dev, jpeg_stream, &f);
		if (ret != -EBUSY && ret != -EAGAIN) {
			break;
		}
		k_msleep(1);
	}

解码器只在尺寸变化时重开（第 242–244 行），省掉每帧重建的开销。取到的帧直接当显示层的输入，全量程（JPEG 的 0–255）：

	yuv.y = f.plane[0];
	yuv.uv = f.plane[1];
	yuv.width = f.width;
	yuv.height = f.height;
	yuv.stride_y = f.stride[0];
	yuv.stride_uv = f.stride[1];
	yuv.full_range = true;
	yuv.nonblock = jpeg_hold >= 2;
	ret = display_sunxi_show_yuv(disp, &yuv);

视频层负责缩放：电脑发来的图大小和面板不同时，按比例缩放到面板，保持长宽比。

帧的显示和释放有时序要求：显示层可能还在扫描上一帧，所以保留的帧数 jpeg_hold 越大越好。stream_open() 从 3 往下试（第 209 行），内存不够就降级：

`jpeg_hold`	显示方式	释放时机
3 或 2	`nonblock`，不等刷新	前前一帧晚一步释放
1	阻塞，等刷新	显示完后释放前一帧

打开解码流时打印 usb display: WxH decoder, N pictures kept (no-wait/waiting show)，说明用的是哪档。

帧合法性检查

jpeg_complete()（第 297–307 行）要求头是 FF D8、尾是 FF D9，末尾可以带零填充。不完整的帧计入 frames_bad，只打印前 12 次：

static bool jpeg_complete(const uint8_t *d, uint32_t n)
{
	uint32_t e = n;

	while (e > 2 && d[e - 1] == 0) {
		e--;
	}

	return n >= 4 && d[0] == 0xff && d[1] == 0xd8 && d[e - 2] == 0xff && d[e - 1] == 0xd9;
}

主循环

main() 初始化设备、分配两个 544 KiB（34 x 16384 字节）的帧缓冲、注册描述符，再进主循环（第 383–411 行）：

	for (;;) {
		...
		struct usbd_display_frame *frame;

		if (usbd_display_dequeue(&frame, 1000) >= 0) {
			handle_frame(frame);
			usbd_display_enqueue(frame);
		}

		uint32_t ms = k_uptime_get_32() - last;

		if (ms >= REPORT_MS) {
			uint32_t n = frames_ok - start_ok;

			printk("usb display: %u frames (%u.%02u fps), %u KB/s, %u bad, decode %u us, "
			       "show %u us per frame\n", ...);

HID 触摸屏

开着 CONFIG_SAMPLE_USB_DISPLAY_TOUCH（默认开）时，设备多一个 HID 接口，在 Windows 里是一个多点触摸屏，用系统自带驱动，不需要装东西。实现在 usb_touch.c：

报告描述符：5 个手指，每个手指有 tip switch、contact id、X、Y，外加 contact count 和一个 contact count maximum 的 feature 报告（usbd_hid_get_report() 里回答）。
坐标是 0–32767 的绝对值（USB_TOUCH_MAX），由电脑映射到屏幕。物理尺寸写成 154 x 86 mm（PHYS_X/PHYS_Y，单位 0.01 cm）。
usb_touch_send() 把最多 5 个点打成一个报告发到 0x83，上一个报告还没发完时返回 -EBUSY。

触摸点来自板上的触摸屏。yuzukineko 的触摸屏是 GT967，设备树里是 touch@5d（节点标签 touch），由 drivers/input/input_gt967.c 驱动，通过 Zephyr 的 input 子系统上报事件：每个变化的手指依次是 INPUT_ABS_MT_SLOT、INPUT_ABS_X、INPUT_ABS_Y、INPUT_BTN_TOUCH，最后一个事件带 sync。usb_ctp.c 用 INPUT_CALLBACK_DEFINE 接这个设备，按槽位记下每个手指的状态：

static void ctp_event(struct input_event *evt, void *user_data)
{
	switch (evt->code) {
	case INPUT_ABS_MT_SLOT:
		cur_slot = CLAMP(evt->value, 0, POINTS - 1);
		break;
	case INPUT_ABS_X:
		slot[cur_slot].x = evt->value;
		break;
	case INPUT_ABS_Y:
		slot[cur_slot].y = evt->value;
		break;
	case INPUT_BTN_TOUCH:
		if (!evt->value && slot[cur_slot].down) {
			slot[cur_slot].lifted = true;
		}
		slot[cur_slot].down = evt->value;
		break;
	default:
		break;
	}
	if (evt->sync) {
		ctp_send();
	}
}
INPUT_CALLBACK_DEFINE(DEVICE_DT_GET(TOUCH_NODE), ctp_event, NULL);

遇到 sync 就把所有槽位打成一个报告发出去，抬起的手指发一次 tip switch 为 0 的报告：

/* one report with the slots 0..count-1, a lifted finger once with its tip switch off */
static void ctp_send(void)
{
	struct usb_touch_point out[POINTS];
	int count = 0;

	memset(out, 0, sizeof(out));
	for (int i = 0; i < POINTS; i++) {
		out[i].id = i;
		if (slot[i].down || slot[i].lifted) {
			out[i].down = slot[i].down;
			scale(slot[i].x, slot[i].y, &out[i].x, &out[i].y);
			count = i + 1;
		}
		slot[i].lifted = false;
	}
	if (count == 0) {
		return;
	}
	for (int n = 0; usb_touch_send(out, count) == -EBUSY && n < SEND_WAIT_MS; n++) {
		k_msleep(1);
	}
}

坐标按设备树里 touch 节点的 screen-width、screen-height（yuzukineko 上是 1024 x 768）缩放到 0–32767，不写死分辨率：

#define TOUCH_NODE	DT_NODELABEL(touch)
#define CTP_MAX_X	DT_PROP(TOUCH_NODE, screen_width)
#define CTP_MAX_Y	DT_PROP(TOUCH_NODE, screen_height)

GT967 驱动最多报多少个点由 CONFIG_INPUT_GT967_MAX_TOUCH_POINTS 决定，默认 1，prj.conf 里设成了 5。CONFIG_SAMPLE_USB_DISPLAY_TOUCH_DEMO 不用触摸屏，设备配置完 3 秒后自动画一条两指对角线拖动（usb_touch_demo()）。

配置选项

示例自己的选项（Kconfig）：

选项	默认	说明
`CONFIG_SAMPLE_USB_DISPLAY_WIDTH`	0	告诉主机的宽度，0 取面板宽度
`CONFIG_SAMPLE_USB_DISPLAY_HEIGHT`	0	告诉主机的高度，0 取面板高度
`CONFIG_SAMPLE_USB_DISPLAY_FPS`	60	告诉主机的帧率，范围 1–120
`CONFIG_SAMPLE_USB_DISPLAY_QUALITY`	9	告诉主机的 JPEG 质量，范围 1–10
`CONFIG_SAMPLE_USB_DISPLAY_TOUCH`	y	加一个 HID 多点触摸屏接口，设备变成组合设备
`CONFIG_SAMPLE_USB_DISPLAY_TOUCH_DEMO`	n	设备被配置 3 秒后发一次合成的两指拖动，依赖 `TOUCH`
`CONFIG_SAMPLE_USB_DISPLAY_CTP`	y	触摸点取自板子的触摸屏（input 子系统，节点标签 `touch`），依赖 `TOUCH` 和设备树里有启用的 `touch` 节点
`CONFIG_SAMPLE_USB_DISPLAY_CTP_SWAP`	n	触摸屏 X、Y 互换，依赖 `CTP`
`CONFIG_SAMPLE_USB_DISPLAY_CTP_FLIP_X`	n	触摸屏 X 镜像，依赖 `CTP`
`CONFIG_SAMPLE_USB_DISPLAY_CTP_FLIP_Y`	n	触摸屏 Y 镜像，依赖 `CTP`

这些选项改 prj.conf，或者在 west build 命令最后加 -- -DCONFIG_xxx=值。

prj.conf 里和功能相关的选项：

选项	作用
`CONFIG_CHERRYUSB`	CherryUSB 协议栈
`CONFIG_CHERRYUSB_DEVICE`	设备模式
`CONFIG_CHERRYUSB_DEVICE_SPEED_HS`	高速（480 Mbit/s），批量包 512 字节
`CONFIG_CHERRYUSB_DEVICE_MUSB_SUNXI`	F101 的 MUSB 控制器
`CONFIG_CHERRYUSB_DEVICE_DISPLAY`	vendor display 类
`CONFIG_CHERRYUSB_DEVICE_HID`	HID 类，触摸屏接口用
`CONFIG_DISPLAY`	显示驱动
`CONFIG_VDEC`	视频引擎，解 JPEG
`CONFIG_FPU`、`CONFIG_FPU_SHARING`	硬件浮点，允许多线程使用
`CONFIG_MAIN_STACK_SIZE=8192`	主线程栈
`CONFIG_SYSTEM_WORKQUEUE_STACK_SIZE=2048`	系统工作队列栈
`CONFIG_COMMON_LIBC_MALLOC_ARENA_SIZE=-1`	libc 堆用剩余的全部内存。两个帧缓冲 `aligned_alloc()` 共 1088 KiB，解码流缓冲 1 MiB 也从这里来
`CONFIG_HEAP_MEM_POOL_SIZE=65536`	内核堆 64 KiB
`CONFIG_LOG=n`	关日志，减小镜像；驱动错误不打印
`CONFIG_SIZE_OPTIMIZATIONS=y`	按体积优化
`CONFIG_DISPLAY_SUNXI_FB_ALLOC=y`	显示的帧缓冲从堆里分，不占镜像
`CONFIG_G2D=n`、`CONFIG_ADC=n`、`CONFIG_SPI=n`、`CONFIG_MIPI_DBI=n`、`CONFIG_WDT_SUNXI=n`	不用的驱动
`CONFIG_I2C=y`、`CONFIG_GPIO=y`	GT967 触摸屏在 I2C1，中断脚是 GPIO
`CONFIG_INPUT=y`	input 子系统
`CONFIG_INPUT_GT967_MAX_TOUCH_POINTS=5`	GT967 驱动上报 5 个点，默认只有 1

代码结构

文件	内容
`samples/drivers/usb/cherryusb_display/src/main.c`	描述符、帧循环、解码显示、统计
`samples/drivers/usb/cherryusb_display/src/usb_touch.c`、`usb_touch.h`	HID 触摸屏接口
`samples/drivers/usb/cherryusb_display/src/usb_ctp.c`、`usb_ctp.h`	接 input 子系统的触摸事件，转成 HID 报告
`drivers/input/input_gt967.c`	GT967 触摸屏驱动
`modules/lib/cherryusb/class/vendor/display/`	CherryUSB 的 display 类：帧队列、切帧
`modules/lib/cherryusb/demo/display/usbdisplay_template.c`	CherryUSB 自带的 display 模板
`zephyr/drivers/usb/cherryusb/usb_glue_sunxi.c`	MUSB 胶水，提供 `usb_sunxi_otg_base()`
`zephyr/drivers/vdec/`、`include/zephyr/drivers/vdec.h`	视频引擎，见视频引擎
`zephyr/include/zephyr/drivers/display/display_sunxi.h`	`display_sunxi_show_yuv()`

USB 栈本身见 CherryUSB 和 USB，显示见显示。

功能范围

只支持 JPEG 帧。type 不是 3 的帧（RGB565、RGB888、YUV420）一律丢弃。
不校验 CRC16，只检查 JPEG 的头尾标记。
帧头里的 x、y 不用，不支持局部刷新；每帧都当整屏处理。
单帧上限 FRAME_LIMIT_KB 为 500 KB，缓冲区也只够这么大；超出的帧被类驱动丢掉。
分辨率限制：宽高 64–1920 x 64–1080，且必须是偶数。
不支持音频；输入只有 HID 多点触摸，最多 5 点，没有键盘鼠标。
主机拔线后只打印 usb display: disconnected，示例没有清屏的代码，屏上保留最后一帧。
主机驱动只有 Windows 版；不支持 Linux、macOS。
板子不提供微软 OS 字符串描述符（索引 0xEE）。Windows 枚举时会读它，CherryUSB 打印一条 descriptor <type:3,index:ee> not found!，设备照常枚举。
触摸点数受 CONFIG_INPUT_GT967_MAX_TOUCH_POINTS 限制，prj.conf 里是 5，和 HID 描述符里的 5 指一致。

排错

现象	原因与处理
日志一直停在 `waiting for the host`	USB 线没接到电脑，或线只能充电。注意用方式一下载时 USB 口同时是 xfel 口
电脑里没有新显示器	没装驱动，见主机端驱动
`usb display: ... not possible`	面板或 Kconfig 的尺寸不在 64–1920 x 64–1080 的偶数范围内
`usb display: no memory for the frame buffers`	堆不够 1088 KiB；检查 `CONFIG_COMMON_LIBC_MALLOC_ARENA_SIZE=-1` 没有被改
`broken frame N: size S`	JPEG 头尾不对，多半是传输中丢了包
`frame N (WxH, S bytes) failed: <错误码>`	解码失败，错误码是 vdec 或显示返回的
`frame overflow, drop it`	一帧的载荷超过帧缓冲（544 KiB）
启动时打印 `usb ctp: the touch panel is not ready`	GT967 驱动没起来，检查设备树 `touch@5d` 和 I2C1
触摸方向不对	打开 `CONFIG_SAMPLE_USB_DISPLAY_CTP_SWAP` 或 `_FLIP_X`、`_FLIP_Y`

准备​

主机端驱动​

编译​

运行​

串口输出：启动和触摸屏就绪​

电脑上：枚举​

电脑上：显示设置里的新显示器​

协议​

设备怎么告诉主机“我是什么屏”​

USB 描述符​

帧格式​

架构与数据流​

架构​

数据流​

功能与修改位置​

解码和显示​

帧合法性检查​

主循环​

HID 触摸屏​

配置选项​

代码结构​

功能范围​

排错​

准备
