FEL 下载模式与工具

F101 的 BROM 里有一个 USB 下载模式，叫 FEL。在 FEL 下，主机可以通过 USB 读写 SPI NOR、把程序载入内存并运行。本板的所有下载方式（xfel、rfel、从 FEL 启动 UF2 加载器）都基于它。

提示

xfel 和 rfel 是同一类工具：都是在主机上通过 FEL 与板子通信的下载工具，子命令同名，功能相同。二选一安装即可，不需要两个都装。本站的命令都以 xfel 为例，用 rfel 时把 xfel 换成 rfel。

进入 FEL

1. 按住板上的 FEL 键。
2. 接上 USB 数据线（或在已供电时复位）。
3. 松开 FEL 键。

用工具确认：

xfel version

应看到类似 AWUSBFEX ID=0x00193700(F101) 的输出。USB 设备的 VID/PID 是 1f3a:efe8。

警告

板子已经从 Flash 启动时，不会自己进入 FEL。 一旦 SPI NOR 里有有效的启动加载器，上电就直接运行它，必须按住 FEL 键才能进入下载模式。反过来，Flash 的首扇区为空时，BROM 每次上电都会落到 FEL。

安装 xfel

xfel 仓库：https://github.com/xboot/xfel。请使用 v1.4.0 或更新版本——v1.4.0 增加了 F101 的 xfel extra exec riscv64 命令。

Windows

从仓库 v1.4.0 发布页下载 xfel-windows-v1.4.0.7z，整个解压，把含 xfel.exe 的目录加入 PATH，重新打开 PowerShell。随附的 DLL 必须和 xfel.exe 放在一起。不设 PATH 时，可以在工具目录里用 ./xfel.exe 代替 xfel。

Linux（以 Debian / Ubuntu 为例）

sudo apt update
sudo apt install git build-essential pkg-config libusb-1.0-0-dev
git clone https://github.com/xboot/xfel.git
cd xfel
make
sudo make install
sudo udevadm control --reload-rules

重新插拔 FEL 设备，让安装的 udev 规则生效。

macOS

xcode-select --install
brew install libusb pkg-config
git clone https://github.com/xboot/xfel.git
cd xfel
make
sudo install -m 755 xfel /usr/local/bin/xfel

如果 /usr/local/bin 不存在，先执行 sudo mkdir -p /usr/local/bin，并确保它在 PATH 里。macOS 不使用 udev 规则。

安装 rfel

rfel 是 rustsbi/allwinner-hal 的一部分，用 Rust 写成，三个平台命令相同。需要 Rust 和 Cargo 以及 Git。Windows 还需要 Visual Studio Build Tools 的 C++ 工具链；Linux 需要 C 编译器和链接器（Debian / Ubuntu 上是 build-essential）；macOS 需要 Xcode Command Line Tools。

git clone https://github.com/rustsbi/allwinner-hal.git
cd allwinner-hal
rustup update stable
cargo +stable install --path rfel
rfel --help

源码需要包含提交 11544b3（feat(rfel): support F101 chip）或更新的 F101 支持。旧的检出请先更新再重新安装。Cargo 通常把可执行文件装到 Windows 的 %USERPROFILE%\.cargo\bin 或 Linux / macOS 的 ~/.cargo/bin，确认它在 PATH 里。

rfel version 可查询已连接设备的芯片版本。

USB 驱动与权限

Windows

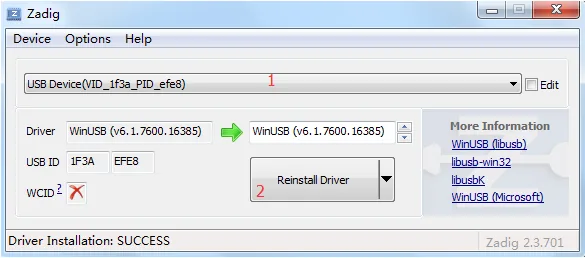

如果工具打不开 FEL 设备，用 Zadig 为 FEL USB 设备（VID 1f3a，PID efe8） 安装 WinUSB 驱动。选设备前先核对 VID/PID，不要改动你的 USB 串口适配器的驱动。

Linux

rfel 报告 USB 权限不足时，可以用绝对路径加管理员权限运行，或配置 udev 规则。在使用 systemd-logind 的桌面系统上，创建 /etc/udev/rules.d/70-allwinner-fel.rules：

SUBSYSTEM=="usb", ATTR{idVendor}=="1f3a", ATTR{idProduct}=="efe8", TAG+="uaccess"

然后执行 sudo udevadm control --reload-rules 并重新插拔设备。没有桌面会话的系统请按本地用户组配置 USB 权限。

macOS

不需要 WinUSB 或 udev 规则。

常用命令

命令	作用
xfel version	查询芯片，确认 FEL 连接
xfel spinor	识别 SPI NOR 及容量
xfel spinor read <addr> <len> <file>	读 Flash
xfel spinor write <addr> <file>	写 Flash（自动擦除所需扇区）
xfel reset	复位板子

rfel 的子命令与之同名，把 xfel 换成 rfel 即可。

警告

某些命令的限制：xfel ddr f101-s3（初始化 RAM）加 xfel write + xfel exec 可以把程序直接载入 RAM 运行，不经 Flash，是开发 Zephyr 等裸机程序时的常用流程；这条流程需要每次重新上电进入 FEL，因为 exec 之后 FEL 不再可用。写 Flash 的流程（本站的固件刷写）不需要执行 ddr。

常见错误

提示	原因与处理
unsupported chip	工具版本不支持 F101，升级 xfel / rfel
找不到设备	没进入 FEL；线缆是否带数据；Windows 是否装了 WinUSB
usb bulk send/recv error	如果发生在 exec 之后：CPU 已离开 BROM，程序在跑，属正常现象
权限不足（Linux）	配置 udev 规则，见上
